Qu'est-ce que la machine d'impression hélio ?
L'héliogravure est une méthode de traitement largement utilisée pour imprimer de grands volumes de magazines et de catalogues. Contrairement à la flexographie, l'encre de l'héliogravure est transférée à partir de microcavités sculptées et non à partir d'un relief. Ces cavités, noyées dans le cylindre d'impression, forment le motif d'impression.
Pourquoi nous choisir
Haute qualité
Nos produits sont fabriqués ou exécutés selon des normes très élevées, en utilisant les meilleurs matériaux et procédés de fabrication.
Équipement avancé
Notre société a obtenu les certifications QMS, OHSAS, EMS, CE et d'autres systèmes de gestion, et a obtenu un certain nombre de brevets d'invention et de brevets de modèles d'utilité tels que des machines d'impression et des machines à plaques sur cuivre.
Service en ligne 24h/24
Nous essayons de répondre à toutes vos préoccupations dans les 24 heures et nos équipes sont toujours à votre disposition en cas d'urgence.
Solution unique
La société, en accord avec l'objectif de qualité axé d'abord sur le client, peut fournir aux utilisateurs toutes sortes de consultations techniques avant-vente, d'installation, de débogage et de formation technique, pour garantir que les problèmes des clients peuvent être une solution rapide et satisfaisante.
-

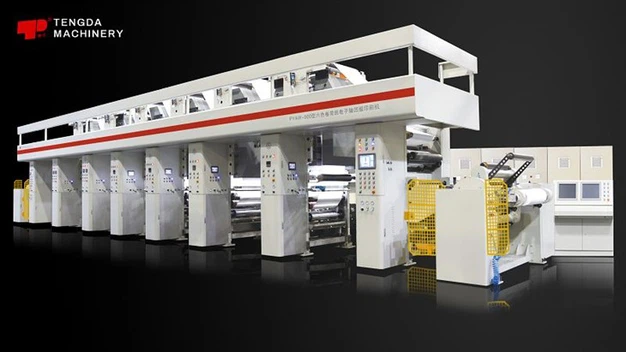

Machine d'impression par gravure sans arbre à papier de pointe
Entraînement sans arbre (arbre électronique)|Enregistrement automatique|Haute vitesse|600-1000 mm. Applications : papier à cigarettes, doublure intérieure, emballage souple, étiquette d'emballage
Ajouter à la demande -

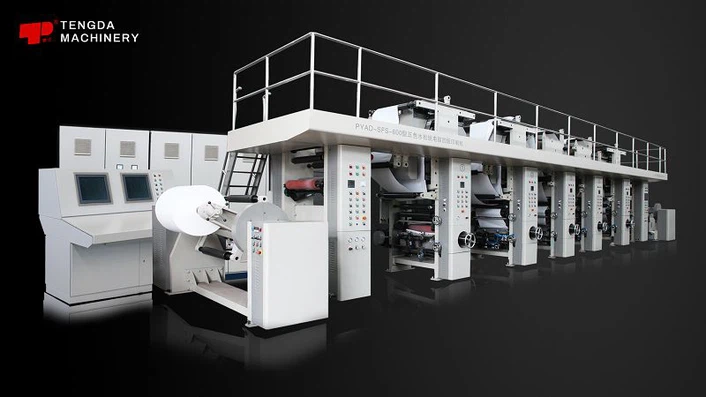

Machine d'impression par gravure électronique à axe de papier de bascule
Entraînement par arbre|Enregistrement automatique|Haute vitesse|800-1000mm. Applications : papier à cigarettes, doublure intérieure, paquet souple, étiquette de paquet souple, papier à rouler, etc.
Ajouter à la demande -

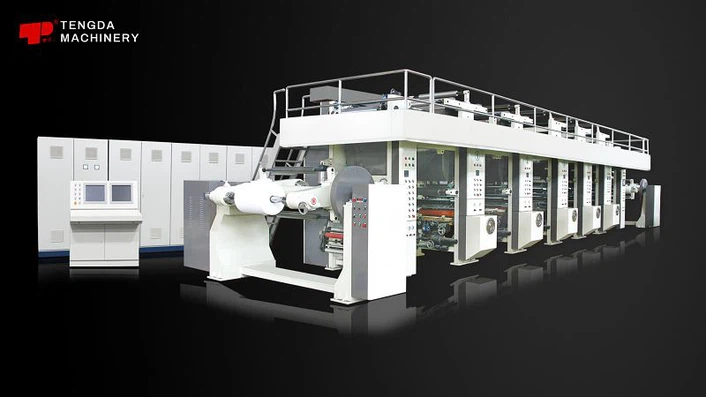

Machine d'impression héliogravure à grande vitesse pour papier d'inclinaison
Entraînement par arbre|Inscription automatique|600mm. Applications : papier pour pointes de cigarettes, doublure intérieure, emballage souple, étiquette softpack, papier à rouler et autres papiers
Ajouter à la demande -
Machine d'impression par gravure à entraînement par arbre pour papier de bascule
Entraînement par arbre|Enregistrement automatique|600 mm. Applications : papier à cigarettes, doublure intérieure, emballage souple, étiquette d'emballage souple, papier à rouler et autres papiers
Ajouter à la demande
● L'héliogravure est le seul procédé d'impression à grande vitesse et en volume capable d'imprimer des images en tons continus.
● En tant que processus d'impression directe, l'héliogravure permet une meilleure application de l'encre et une qualité d'impression plus constante.
● Les temps d'impression sont extrêmement rapides, avec des presses modernes capables de produire jusqu'à 14 m de film par seconde.
● L'héliogravure utilise des encres à base de solvants à séchage rapide pour accélérer le processus d'impression.
Description du processus Machine d'impression par héliogravure
Pendant le processus d'impression hélio, le cylindre d'impression tourne dans le bac à encre où les cellules gravées se remplissent d'encre. Lorsque le cylindre tourne hors du bac à encre, tout excès d'encre est éliminé par la racle. Plus loin, le cylindre est mis en contact avec le substrat, qui est pressé contre lui par le rouleau d'impression recouvert de caoutchouc.
Description du processus Machine d'impression par héliogravure
La pression du rouleau, ainsi que le tirage capillaire du substrat, entraînent le transfert direct de l'encre des cellules du cylindre d'impression vers la surface du substrat. Lorsque le rouleau d'impression retourne dans le bac à encre, la zone imprimée du substrat passe par un séchoir et arrive sur l'unité d'impression suivante, qui est normalement d'une couleur différente ou peut être un vernis ou un revêtement.
Avantages et applications du processus
Le processus offre la possibilité de transférer l'encre de manière cohérente, sur une large gamme de densités et à des vitesses élevées, ce qui le rend adapté aux applications nécessitant une qualité d'image élevée, telles que l'édition, l'emballage, les étiquettes, l'impression de sécurité et l'impression décorative.
01
La nature durable des cylindres d'impression utilisés fait de l'héliogravure un processus idéal pour fournir une impression de haute qualité sur des tirages très longs ou régulièrement répétés, offrant des avantages en termes de coûts par rapport aux autres processus maintenus.
02
Le processus étant presque entièrement automatisé, les coûts de main-d'œuvre sont relativement faibles.
03
Les cylindres d'héliogravure sont extrêmement durables et peuvent être utilisés pour plusieurs tirages, à condition qu'ils soient utilisés régulièrement et qu'ils puissent être
● Lors du fonctionnement, ne mettez pas la main dans la partie mobile de la machine, en particulier le rouleau de serrage.
● Lors de la vérification de la machine, l'interrupteur principal de l'armoire de commande principale doit être éteint.
● Lorsque la machine est arrêtée pour le réglage du fonctionnement, le bouton d'arrêt doit être verrouillé.
● Coupez l'alimentation principale lors de l'inspection électrique.
● Lors de l'enfilage et du nettoyage du rouleau chaud dans l'étuve de séchage, assurez-vous d'abord d'éteindre la source de chaleur.
● Avant de démarrer la machine, il convient de confirmer que l'air évacué de l'étuve et la ventilation de l'atelier sont normales.
Les produits d'impression hélio présentent les avantages d'une couche d'encre épaisse, d'une couche riche, d'un sens tridimensionnel fort et d'une bonne qualité d'impression, et sont principalement utilisés pour l'impression d'images couleur exquises, de marques déposées, de décorations, de titres et de journaux couleur. En raison du processus complexe de fabrication des plaques, du cycle long et de la pollution environnementale de l'encre contenant du benzène, la machine d'impression hélio n'a pas été largement utilisée en Chine. Par conséquent, des mesures telles que l'amélioration du processus de fabrication des plaques, la réduction du temps de fabrication des plaques, l'utilisation d'encres non polluantes, la réduction de la consommation d'énergie et la réduction des coûts sont étudiées et améliorées.
La principale caractéristique de la presse hélio est que la partie graphique de la plaque d'impression est concave et la partie vierge est convexe, ce qui est juste à l'opposé de la structure de disposition de la machine d'impression typographique. Lorsque la machine imprime en monochrome, la plaque d'impression est d'abord immergée dans le réservoir d'encre et roulée, et toute la surface de la plaque d'impression est recouverte d'une couche d'encre. Ensuite, la couche d'encre sur la surface de la plaque d'impression qui appartient à la partie vierge est grattée, la partie surélevée forme un flan et la partie en retrait est remplie d'encre, et plus l'évidement est profond, plus la couche d'encre est épaisse. La machine transfère l'encre de la partie évidée vers l'imprimé en appliquant une pression, de manière à obtenir l'imprimé.
Lors de l'impression multicolore, la méthode de surimpression ou la méthode d'encrage local indirect est adoptée, de sorte que l'encre de différentes couleurs soit distribuée dans la partie pertinente de la surface de la plaque d'impression en fonction des besoins, et le principe d'impression de base de l'impression multicolore équivaut à imprimer en monochrome. Il existe deux principaux types de plaques d'impression utilisées dans les machines d'impression hélio : l'une est la photogravure, c'est-à-dire les plaques de photocopie ; L'autre est une version gravée. Il existe des méthodes de gravure pour graver des plaques, telles que la gravure manuelle, la gravure mécanique et la gravure électronique.
● Pour la partie alimentation, la presse hélio à feuilles est une presse à feuilles alimentée en continu de type pile de papier, et la presse hélio à feuilles est alimentée en continu avec du papier en bande.
● Dans la partie impression, il existe trois types de disposition du cylindre de plaque d'impression et du cylindre de gaufrage : vertical, horizontal et oblique, et le cylindre de plaque d'impression est disposé en dessous. Généralement, chaque unité comprend 1 cylindre de plaque d'impression et 1 cylindre de gaufrage. Afin d'augmenter la pression d'impression, certaines sont équipées de deux cylindres d'impression.
●Le dispositif d'alimentation en encre a l'alimentation directe en encre du cylindre de plaque d'impression partiellement immergé dans la rainure d'encre et l'alimentation indirecte en encre de l'encre vers le cylindre de plaque d'impression par le rouleau encreur immergé dans le réservoir d'encre, et la méthode à jet d'encre est également utilisé dans la machine à grande vitesse.
● La partie séchage est de l'air chaud chauffé par l'électricité ou la vapeur, et certains utilisent des lampes infrarouges ou infrarouges lointains pour sécher les imprimés.
● Dans la partie réceptrice, la feuille de papier simple est empilée en une pile de papier, et la bande de papier est coupée et pliée pour collecter ou ré-enrouler le rouleau de papier. Il existe deux types de structures : de type organique et de type satellite. La première consiste à configurer l'unité en fonction du nombre de couleurs requis, chaque unité dispose de 1 cylindre de plaque d'impression et de 1 à 2 cylindres de gaufrage, et la partie livraison adopte la méthode de rembobinage.
L'héliogravure peut être connue grâce à son nom : ses images de texte sont encastrées dans la mise en page. C'est-à-dire que les parties vierges de la plaque hélio sont toutes sur le même plan (mise en page), tandis que les parties d'image et de texte sont situées sous la partie vierge et sont encastrées dans la mise en page à différentes profondeurs pour exprimer la richesse du image originale. De telles plaques d'impression sont appelées plaques d'héliogravure. L'impression qui reproduit des images à l'aide de plaques hélio est appelée héliogravure. Les tons sombres du manuscrit original auront une plus grande profondeur concave dans la partie imprimée correspondante de la plaque hélio ; à l’inverse, les niveaux les plus brillants du manuscrit original auront une profondeur concave moins profonde dans la partie imprimée correspondante de la plaque hélio. Par conséquent, la partie d'impression de la plaque hélio exprime la profondeur de l'image imprimée en fonction des différentes encres contenues dans la profondeur de l'indentation.
Classification de l'héliogravure
Gravure taille-douce
La gravure hélio consiste à utiliser un couteau à découper pour sculpter directement des creux correspondant aux graphiques et au texte originaux sur la surface du cylindre de la plaque d'impression. Selon la méthode de contrôle du couteau à découper, il peut être divisé en gravure de sculpture manuelle, gravure de sculpture mécanique et gravure de sculpture électronique.
Intaille gravée à la main
La gravure gravée à la main est réalisée par des techniciens à l'aide d'un couteau à découper pour graver manuellement la surface du cylindre de la plaque d'impression selon les graphiques et le texte originaux. Le matériau de la plaque d'impression peut être une plaque de cuivre ou une plaque d'acier. Le travail manuel est lourd, le coût de fabrication des plaques est élevé et le cycle est long. Cependant, la gravure sculptée à la main présente des lignes claires et une forte impression de superposition, ce qui la rend difficile à forger. Principalement utilisé pour produire des plaques d’héliogravure pour les titres et les œuvres d’art de haute qualité.
Gravure mécanique héliogravure
La gravure mécanique est réalisée à l'aide d'un couteau de gravure à commande mécanique pour graver la surface du cylindre de la plaque d'impression. Il réduit le travail fastidieux de la gravure manuelle, offre une vitesse de fabrication de plaques rapide, un cycle plus court et des coûts de fabrication de plaques inférieurs. Il est principalement utilisé pour produire des plaques d’héliogravure pour les titres. En raison du coût élevé de la fabrication manuelle et mécanique des plaques de gravure et du long cycle de fabrication des plaques, le champ d’utilisation est limité. Mais tout est divisé en deux. En ce qui concerne les emballages anti-contrefaçon, l'héliogravure gravée à la main peut être la meilleure méthode de fabrication de plaques. Étant donné que l'anti-contrefaçon secrète est une méthode majeure d'emballage anti-contrefaçon, les techniciens peuvent utiliser diverses méthodes pour graver certaines marques secrètes au cours du processus de gravure à la main. Ces marques secrètes sur l'héliogravure gravée à la main ne sont pas faciles à trouver, et sont encore plus difficiles à distinguer sur les imprimés. , qui constitue le secret de la lutte contre la contrefaçon.
Gravure électronique
Ce type de plaque est gravé sur la surface du cylindre de plaque d'impression par un dispositif de commande électronique contrôlant le couteau de gravure. Une machine de gravure électronique est utilisée pour contrôler le couteau de gravure selon le principe photoélectrique afin de découper des cellules sur la surface du tambour, et sa surface et sa profondeur changent en même temps.
À quels problèmes de sécurité devons-nous prêter attention lors de l'utilisation de la machine d'impression hélio
● Les opérateurs doivent recevoir une formation professionnelle et être familiarisés avec les procédures de fonctionnement et les précautions de sécurité de la machine d'impression hélio.
● La machine d'impression hélio doit être installée dans un endroit sec et bien ventilé, sans lumière directe du soleil, et éviter les environnements humides, à haute température, basse température et poussiéreux.
● Pendant le fonctionnement, assurez-vous que les canaux autour de l'équipement sont dégagés afin que les accidents puissent être traités rapidement lorsqu'un accident se produit.
● Les opérateurs doivent porter des équipements de protection, tels que des gants de protection, des lunettes de protection, etc., pour éviter les blessures mécaniques et chimiques.
● Lorsque la machine d'impression hélio est en marche, vous devez faire attention à l'état et au bruit de l'équipement. Si une anomalie est détectée, arrêtez-la pour inspection à temps.
● Pendant le processus d'impression, il convient d'éviter que les matériaux d'impression ne restent coincés entre les rouleaux de la machine d'impression hélio afin d'éviter des dommages matériels et des blessures personnelles.
● La machine d'impression hélio doit être nettoyée à temps après utilisation, et doit être entretenue et inspectée régulièrement pour garantir le fonctionnement normal et la durée de vie de l'équipement.
● Lors de l'utilisation de la machine d'impression hélio, des procédures et précautions de sécurité pertinentes doivent être suivies pour garantir la sécurité des opérateurs et le fonctionnement normal de l'équipement.
La machine d'impression hélio est un type d'équipement couramment utilisé dans l'impression, l'emballage, la publicité et d'autres domaines.
Voici comment cela fonctionne:
Préparation de la plaque d'impression :Tout d’abord, réalisez le motif ou le texte à imprimer sur une plaque convexe et concave.Intaglio. Les plaques en taille-douce sont généralement constituées de matériaux métalliques ou en caoutchouc, le côté concave étant l'image d'impression.
Bac à encre et couteau à encre :Il y a un bac à encre sur la machine d'impression hélio, qui contient une quantité appropriée d'encre. Encre au pinceau. Il y a un couteau à encre sur la plaque à encre, qui est utilisé pour gratter l'excès d'encre afin que la gravure laisse une quantité appropriée d'encre sur la partie du motif.
Papier en rouleau :Il existe également un dispositif d'alimentation en papier sur la presse à imprimer, dans lequel le papier en rouleau est transporté jusqu'à la position d'impression.
Processus d'impression :Lorsque la bande entre en position d'impression, l'encre sur le bac à encre est. Après grattage, seule la partie du motif sur la plaque hélio retient une quantité appropriée d'encre. Ensuite, le papier est
L'héliogravure entre en contact et applique suffisamment de pression pour transférer l'encre. Pendant le processus d'impression, papier transfert continu, la plaque hélio est en contact avec toute la surface du papier, permettant au motif d'être progressivement transféré sur le papier supérieur.
Séchage et pelage :Après l'impression, le papier imprimé est séché dans le système de séchage. Laissez l'encre durcir. Enfin, le papier d'impression est décollé de la presse à imprimer pour terminer l'impression entière.
processus.
Quels sont les points clés de l’entretien et de la réparation des machines d’héliogravure ?
En tant qu'équipement d'impression efficace et de haute précision, la machine d'impression hélio nécessite un entretien et des réparations réguliers pendant son utilisation pour assurer son fonctionnement normal et prolonger sa durée de vie. Voici les points clés pour l’entretien et la réparation des machines d’héliogravure :
Nettoyage et lubrification
La machine d'impression hélio doit être nettoyée régulièrement pour éliminer la poussière et les débris sur la surface de l'équipement afin d'éviter l'usure et le blocage de l'équipement.
Les roulements, les chaînes et les engrenages de la machine d'impression hélio doivent être lubrifiés régulièrement pour réduire la friction et l'usure.
Utilisez une huile lubrifiante ou une graisse appropriée et assurez-vous que l'huile ou la graisse ne contient pas d'impuretés ni de particules.
Vérifier et ajuster
Vérifiez régulièrement toutes les pièces de la machine d'impression hélio, y compris la plaque hélio, le cylindre d'impression, le mécanisme de réglage, etc., pour vous assurer qu'elles sont en bon état.
Vérifiez le système électrique, le système pneumatique, etc. des équipements pour garantir leur fonctionnement normal.
Ajustez régulièrement la pression, la vitesse, la température et d'autres paramètres de l'équipement pour garantir la qualité d'impression et le fonctionnement normal de l'équipement.
Entretien des pièces de presse à imprimer
La plaque hélio de la machine d'impression hélio est l'un des composants clés et doit être inspectée et remplacée régulièrement. Si la plaque hélio est fortement usée ou rayée, elle doit être remplacée à temps.
Le rouleau d'impression est un autre composant essentiel qui nécessite un nettoyage et une inspection réguliers pour garantir que sa surface est lisse et exempte de dommages.
D'autres pièces d'usure telles que les grattoirs, les réservoirs d'encre, etc. doivent également être inspectées et remplacées régulièrement.
Problèmes de correction de gravure et de grattage
Lors de l'installation de la plaque hélio, assurez-vous qu'elle est fermement fixée pour éviter qu'elle ne se desserre ou ne se déplace pendant le processus d'impression.
Si des rayures se produisent, cela peut être dû à une surface inégale de la plaque hélio ou à un angle et une pression inappropriés de la raclette. L'angle et la pression du grattoir doivent être ajustés, ou le grattoir doit être remplacé par un neuf.
Si des taches d'encre apparaissent sur la plaque hélio, cela peut être dû à une trop grande quantité d'encre ou à une raclette sale. Le niveau d'encre doit être ajusté ou la raclette doit être nettoyée.
Maintenance préventive
Une maintenance préventive et un entretien réguliers peuvent garantir les performances et prolonger la durée de vie de votre presse hélio. Par exemple : vérifier le système électrique de l'équipement pour vous assurer que les fils sont bien connectés et non desserrés ; vérifiez le système pneumatique pour vous assurer que le trajet de l'air est fluide et sans fuite ; nettoyer et lubrifier soigneusement l'équipement, etc.
Dépannage et dépannage
Lorsqu’une machine d’impression hélio tombe en panne, elle doit être arrêtée à temps et inspectée. En fonction du phénomène de panne et des résultats du dépannage, déterminez la cause du défaut et effectuez les réparations. Les défauts courants incluent les défauts du système électrique, les défauts du système mécanique, les défauts du système de contrôle, etc. Les solutions incluent le remplacement des pièces endommagées, l'ajustement des paramètres pertinents, la réparation des circuits, etc.
Précautions de sécurité
Lors de la réparation et de l'entretien des machines d'impression hélio, des procédures de sécurité doivent être suivies pour garantir la sécurité des opérateurs. Par exemple : lors du démontage et de l'installation des composants, des outils et des méthodes appropriés doivent être utilisés pour éviter les dommages mécaniques ; lors de l'inspection et de la réparation des systèmes électriques, il convient de prêter attention à l'état de commutation de l'alimentation électrique pour éviter tout risque de choc électrique ; lors de la manipulation de produits chimiques, des vêtements de protection doivent être portés. Des équipements de protection tels que des lunettes et des gants pour éviter les blessures chimiques.
Assistance professionnelle
Pour certains défauts ou problèmes complexes qui ne peuvent être résolus, il est recommandé de demander l’aide d’un professionnel. Ils possèdent une vaste expérience en réparation et des compétences professionnelles et peuvent fournir des diagnostics et des solutions plus précis. Dans le même temps, travailler avec des professionnels peut garantir la qualité des réparations et le rétablissement des performances des équipements.
Compilation et enregistrement des données
Il est très important d’établir des dossiers complets de réparation et d’entretien des équipements. Cela permet de suivre l’historique de maintenance des équipements, de résumer les leçons apprises et d’améliorer la fiabilité des équipements. Les enregistrements doivent inclure des informations telles que la durée de maintenance, les symptômes de panne, les causes des pannes, les solutions, les pièces de rechange, etc. De plus, il est recommandé de sauvegarder les informations techniques et les manuels pertinents pour une référence et une utilisation faciles.
Mises à niveau et mises à jour techniques
Avec le développement et les progrès de la technologie, les machines d’impression hélio sont constamment mises à jour. Afin de maintenir la compétitivité et l'efficacité de la production des équipements, il est recommandé de prêter régulièrement attention aux derniers développements et progrès technologiques des fabricants d'équipements. Si nécessaire, effectuez rapidement des mises à niveau techniques ou remplacez un nouvel équipement.
Système de maintenance des équipements mis en place
La mise en place d'un système complet de maintenance des équipements est la clé pour assurer le fonctionnement normal de la presse hélio. Le système doit clarifier le cycle de maintenance, le contenu de la maintenance, les procédures de maintenance, le personnel responsable, etc. de l'équipement, et exiger que les opérateurs et les gestionnaires le mettent strictement en œuvre. Dans le même temps, la mise en œuvre du système doit être régulièrement inspectée et évaluée, et des ajustements et des améliorations doivent être apportés en fonction de la situation réelle.
Formulation d'un plan d'urgence
Afin de faire face à des pannes soudaines ou à d'autres urgences, il est recommandé d'élaborer un plan d'urgence. Le plan d'urgence doit inclure des procédures de gestion d'urgence, des équipements de secours, des personnes à contacter et des informations de contact, etc. En élaborant des plans d'urgence à l'avance, les urgences peuvent être traitées plus rapidement, réduisant ainsi les temps d'arrêt et les pertes de production.
Protection de l'environnement et élimination des déchets
Lors de l'utilisation et de la maintenance des machines d'impression hélio, certains déchets et substances dangereuses peuvent être générés. Afin de protéger l'environnement, ces déchets et substances dangereuses doivent être éliminés conformément aux lois et réglementations en vigueur. Par exemple : les substances nocives telles que les huiles usées et les encres usées doivent être remises à des institutions professionnelles pour un traitement inoffensif ; Les pièces et matériaux mis au rebut doivent être stockés par catégories et recyclés autant que possible. Dans le même temps, il est recommandé d’utiliser des matériaux d’impression et des produits de nettoyage respectueux de l’environnement afin de réduire l’impact négatif sur l’environnement.
Notre usine
Notre société est un fabricant professionnel de machines et d’équipements d’impression et d’emballage. En tant que fabricant majeur de matériaux et d'équipements d'emballage du tabac en Chine, il est également un fabricant majeur d'équipements en papier de pin d'eau dans le monde. Nous avons une machine d'impression par gravure à arbre électronique, une machine de bronzage à arbre électronique, une machine de refendage à double arbre à grande vitesse, une rembobineuse à grande vitesse, une poinçonneuse laser, une série de poinçonneuses électrostatiques ; Machine de refendage de décapage de composé de papier de doublure de papier d'aluminium
FAQ
Q : Quels sont quelques faits amusants sur l’impression hélio ?
Q : À quoi sert l’héliogravure la plus couramment utilisée ?
Q : Pourquoi l’héliogravure est-elle importante ?
Q : Quels sont les avantages de l’héliogravure ?
Q : Quelle est la principale différence entre l’héliogravure et l’impression flexo ?
Q : Quelle est la différence entre l’héliogravure et la lithographie ?
Q : Quel est l’autre nom de l’impression hélio ?
Q : Quelle est la différence entre l’impression numérique et l’héliogravure ?
Q : Quels matériaux sont utilisés en héliogravure ?
Q : Quelle est la différence entre l’impression offset et l’héliogravure ?
Q : L’encre de gravure est-elle à base d’eau ?
Q : Qu’est-ce qui cause l’absence de points dans l’impression hélio ?
Q : Quelle est la rapidité de l’impression hélio ?
Q : Quels sont les principes de l’héliogravure ?
Q : Comment les encres hélio sèchent-elles ?
Q : Quel substrat pour l’impression hélio ?
Impression d'emballages : Carton, film plastique, papier d'aluminium, stratifiés, vinyle, matériaux non poreux.
Q : Quelles sont les limites de l’héliogravure ?
Q : Quel est le processus d’impression photo hélio ?
Q : Quel est le solvant pour l’impression hélio ?
Q : Quelle encre est utilisée en héliogravure ?
